Beschreibung
LICHTSCHRANKE
Funktionsbeschreibung:

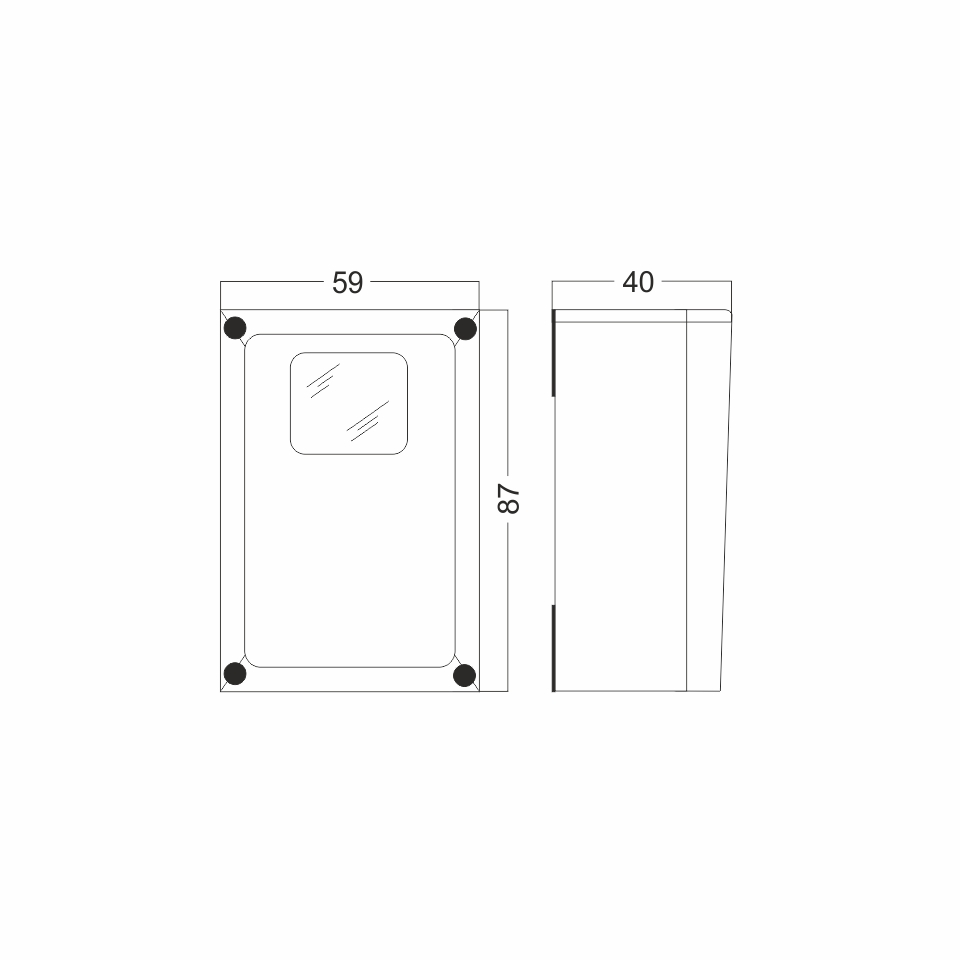

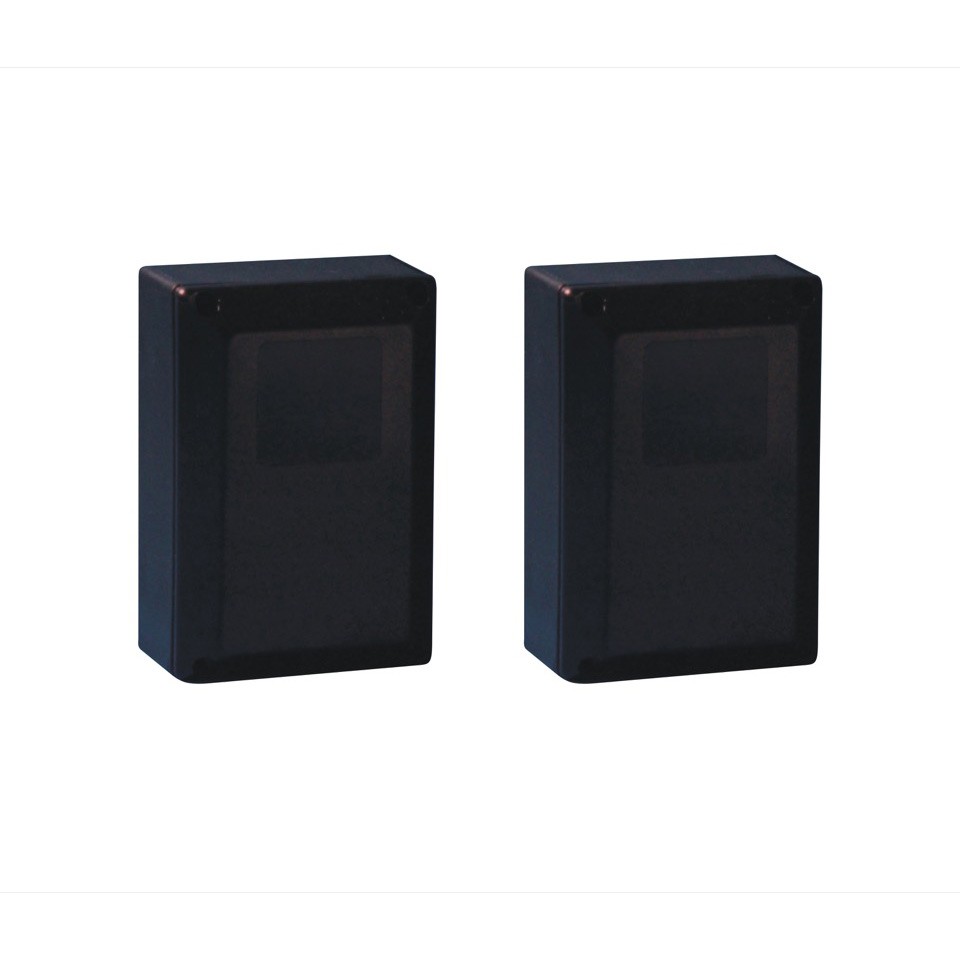

Die Lichtschranke LS1 besteht aus einem Infrarot Sender und einem Infrarot Empfänger mit Auswerter – Elektronik und 2 fachem Relaisausgang. Beide Einheiten werden durch ein einfaches 2 adriges Kabel verbunden.

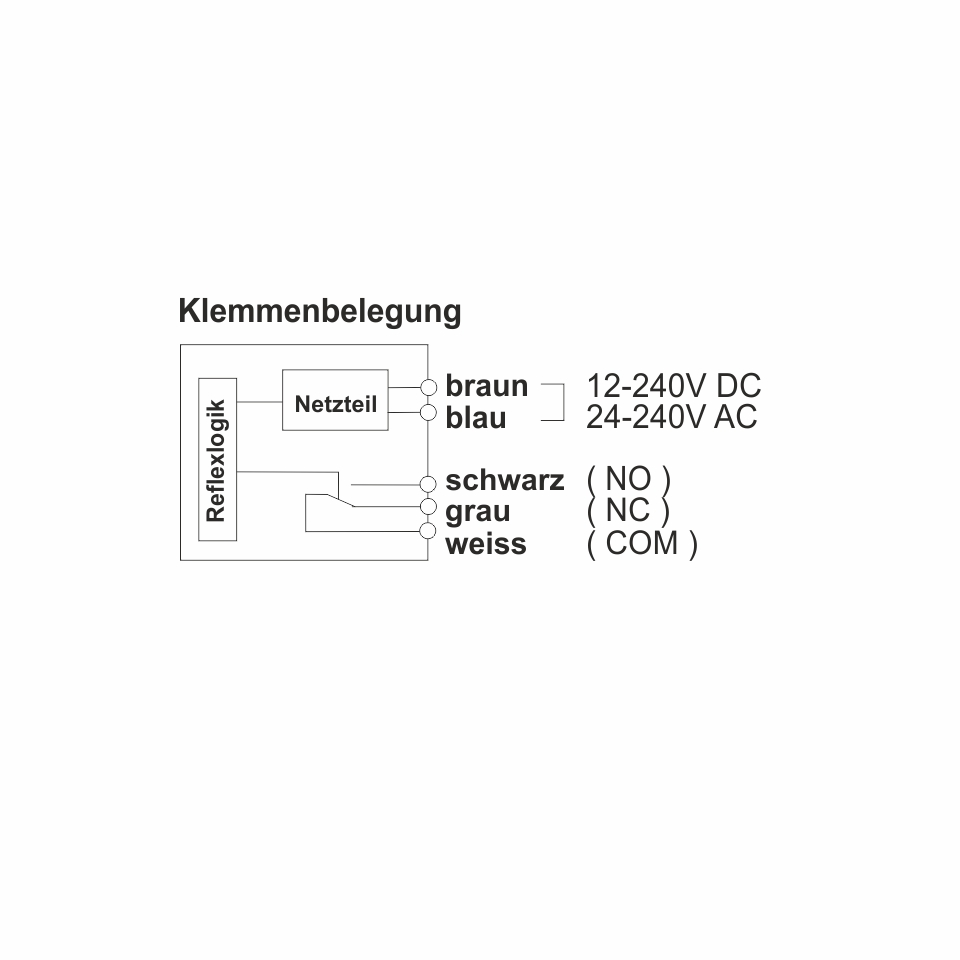

Das Anschlussbild stellt den Zustand bei Strahlunterbrechung, bzw. bei Erkennung eines Hindernisses dar. Im Betriebszustand, bzw. bei keinem Hinderniss im Strahl, sind die Anschlüsse weiss – schwarz geschlossen und weiss – grau geöffnet.
Technische Daten:
Versorgungsspannung: | 12V…24V AC / DC |
Stromaufnahme: | 12VDC=150mA |
Schaltausgang: | Öffner |
Schaltstrom: | 1A/30V |
Schaltspannung min.: | 5V DC |
Schaltspannung max.: | 30V DC |
Betriebstemperatur: | -20°C …+60°C |
Reichweite: | max. 30m |
