Beschreibung

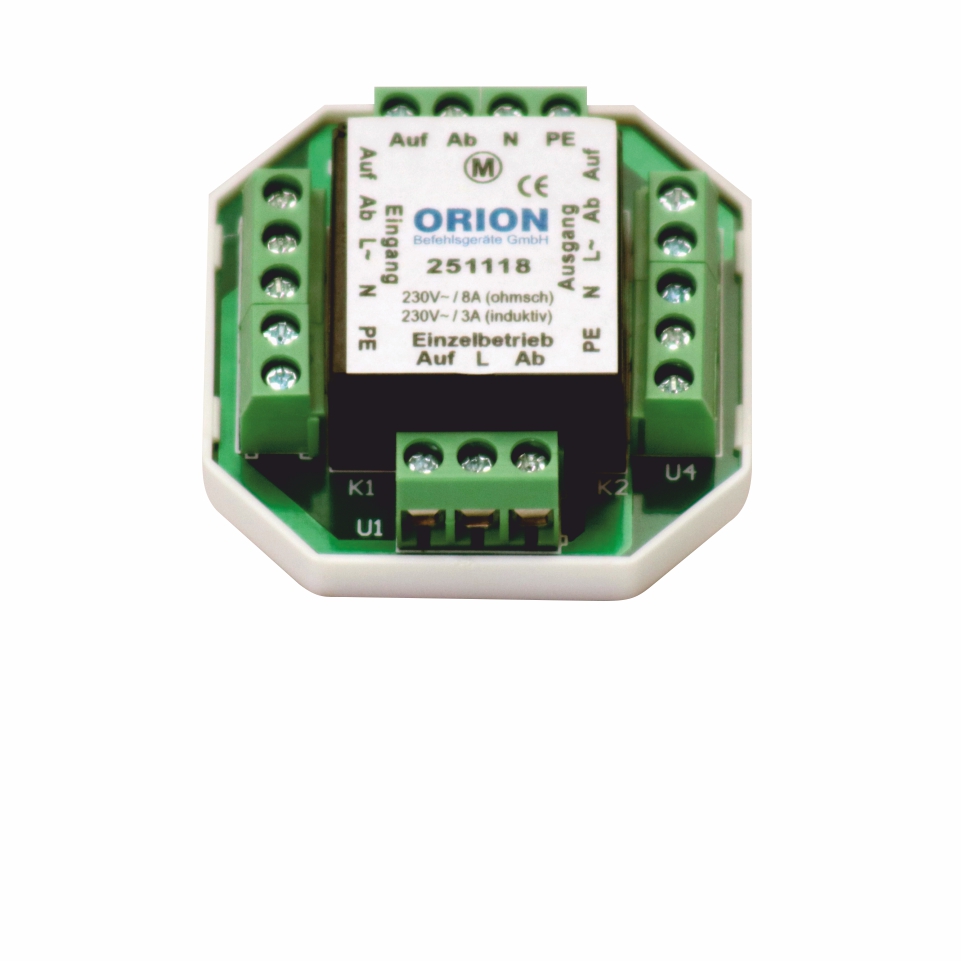

Trennrelais.
Beschreibung

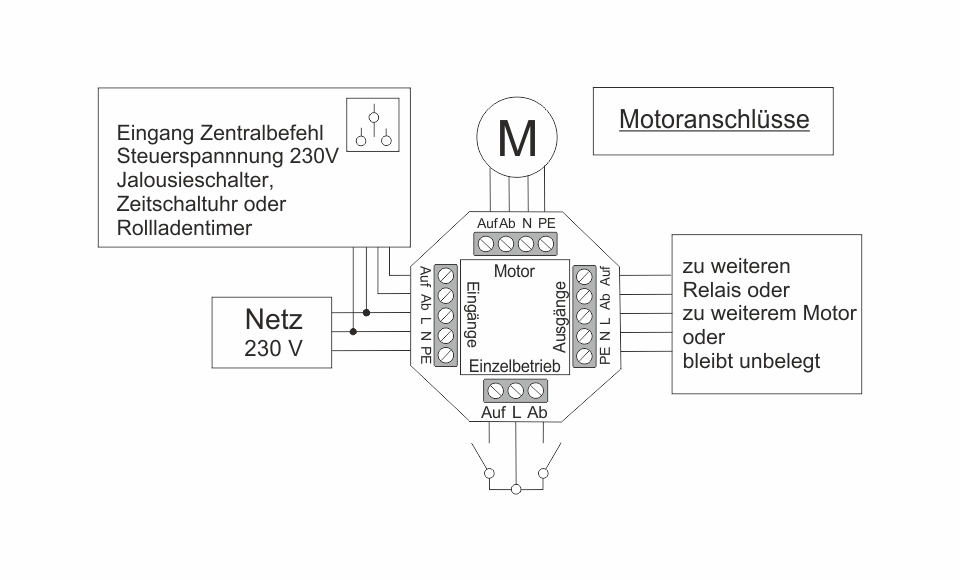

Mit den ORION-Trennrelais können Sie sehr einfach Rollladenmotoren in Gruppenanlagen zusammenfassen. Dies können Einzelgruppen oder zentral gesteuerte Untergruppen sein. Sie bieten viele Produktvorteile:
– höchste Betriebssicherheit
– besonders kleine Bauform, Höhe nur 20mm
– vollständige Trennung von Last- und Steuerkreis
– Zwangsverriegelung beider Laufrichtungen
– höchste Betriebssicherheit
– besonders kleine Bauform, Höhe nur 20mm
– vollständige Trennung von Last- und Steuerkreis
– Zwangsverriegelung beider Laufrichtungen
Bei der Auslegung der Gesamtanlage ist die Gesamtphasenlast zu beachten.
Technische Daten:
| Versorgungsspannung: | 230V, 50Hz, +-10%, Nullleiter erforderlich |
| Steuerspannung: | 230V, 50Hz, +-10% |
| Stromaufnahme: | 10mA im Relaisbetrieb |
| Schaltleistung: | max. 3A, 250 V AC, Motorlast; max. 750VA, nur für 230 V-Motoren mit Endlagenschaltern |
| Temperaturbereich: | 0-60 Grad C |
| Schraubklemmen: | massiv, 2×1,5mm², 1×2,5mm²; fexibel 1,5mm² |
| Maße: | H 51 x B 51 x T 22 mm |
| Einbau: | in tiefe Schalterdose oder AP-Feuchtraum-Abzweigdose |
