Beschreibung

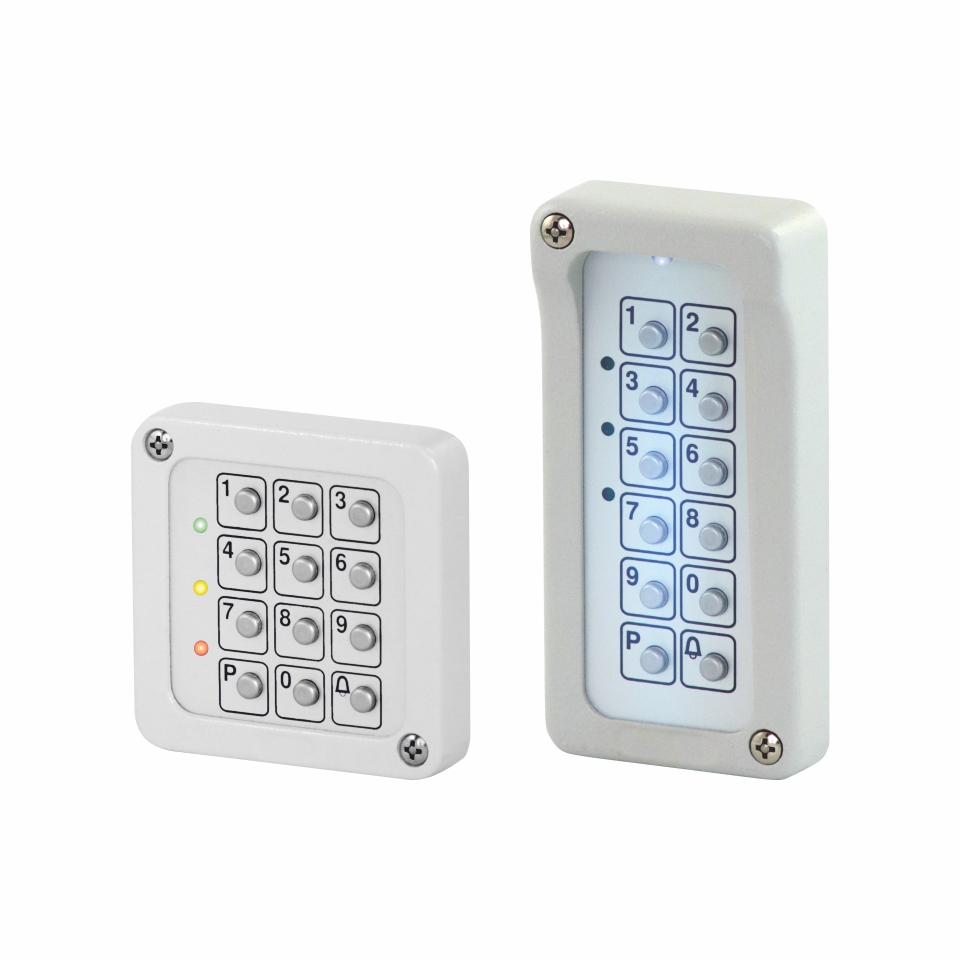

Codetastatur Codetaster Codeschloss mit Relais
Die komplette Codeschloßelektronik mit bis zu zwei potentialfreien Relaisausgängen befindet sich in der Tastatur.
Die Tastaturen können mit Folientastatur oder in Vandalismus geschützter Ausführung geliefert werden.
Der Anwendungsbereich liegt da, wo eine Trennung von Tastatur und Auswertelektronik aus Sicherheitsgründen nicht nötig ist. Die Tastaturen sind wetterbeständig und für den Außeneinsatz geeignet. IP67
Folgende Funktionen sind möglich: Bis zu fünf verschiedene Codes arbeiten auf ein Relais. Wahlweise als 1 Schließer, oder 1 Wechsler.
Zwei Verschiedene Codes arbeiten auf zwei Relais (Schließer)
Für besondere Anwendungsfälle sind auf Kundenwunsch Sonderfunktionen möglich.
Die Versorgungsspannung beträgt 12-24V
DC oder 12 V AC, 30mA.
Die Relaisausgänge schalten maximal bis
zu 1A 24V AC/DC
| Bild | Art. Nr. | TYP / FUNKTION |

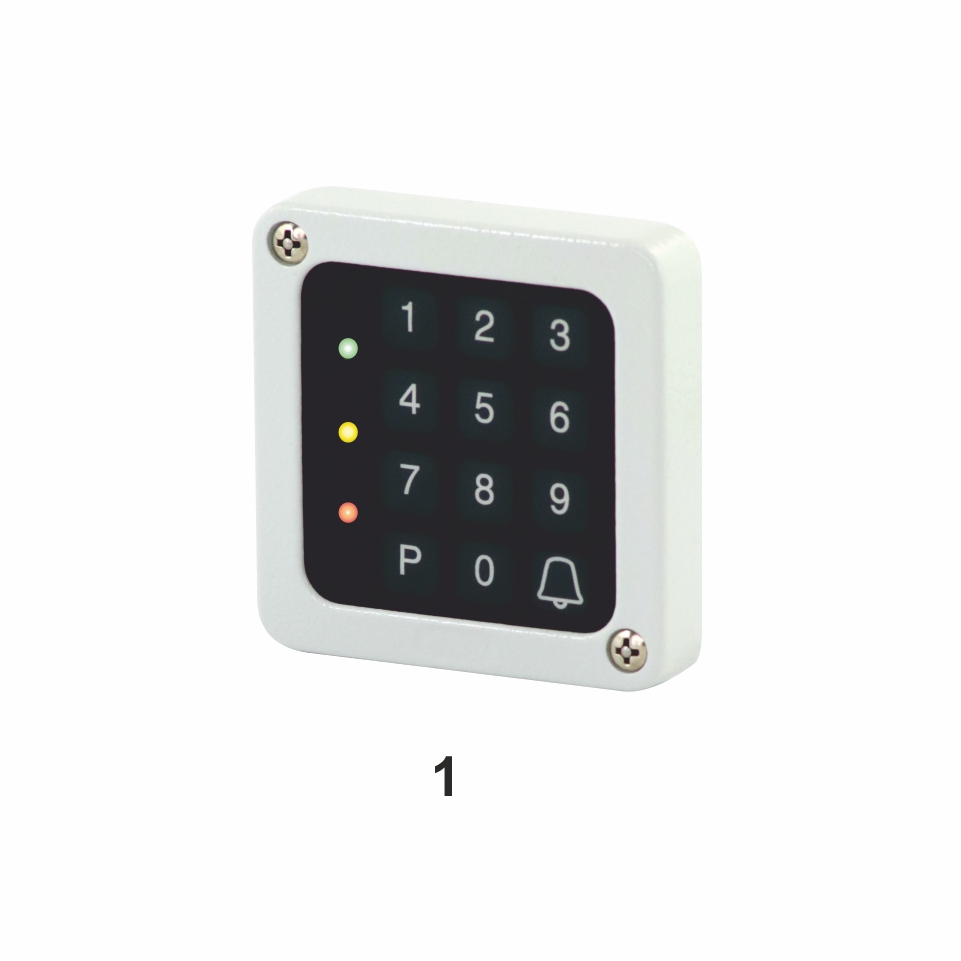

| 1 | 330279 | KCT – AX – AP Codetastatur quadratisch, Folienoberfläche, Aufputz |
| – | 330102 | KCT – AX – UP Codetaster quadratisch, Folienoberfläche, Unterputz |

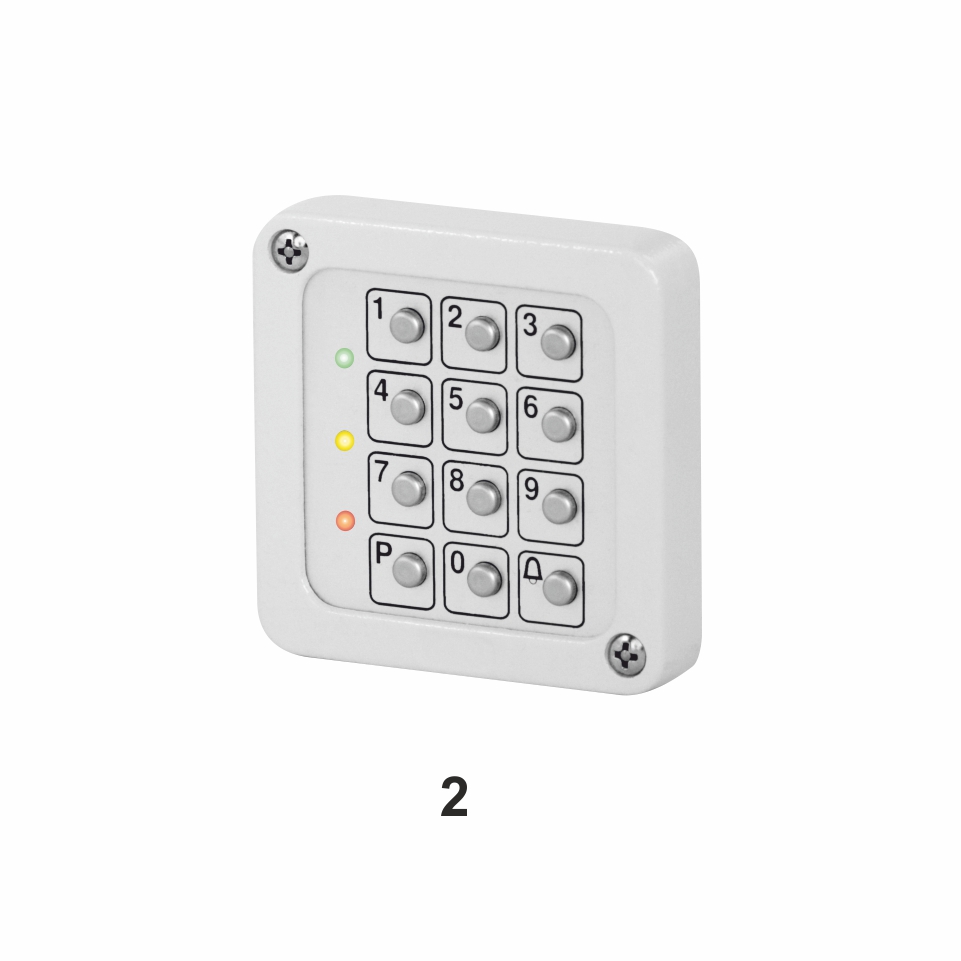

| 2 | 330100 | KCT – AX – AP-V Codetastatur quadratisch, Aufputz, Antivandal |
| – | 330101 | KCT – AX – UP-V Codetaster quadratisch, Unterputz, Antivandal |

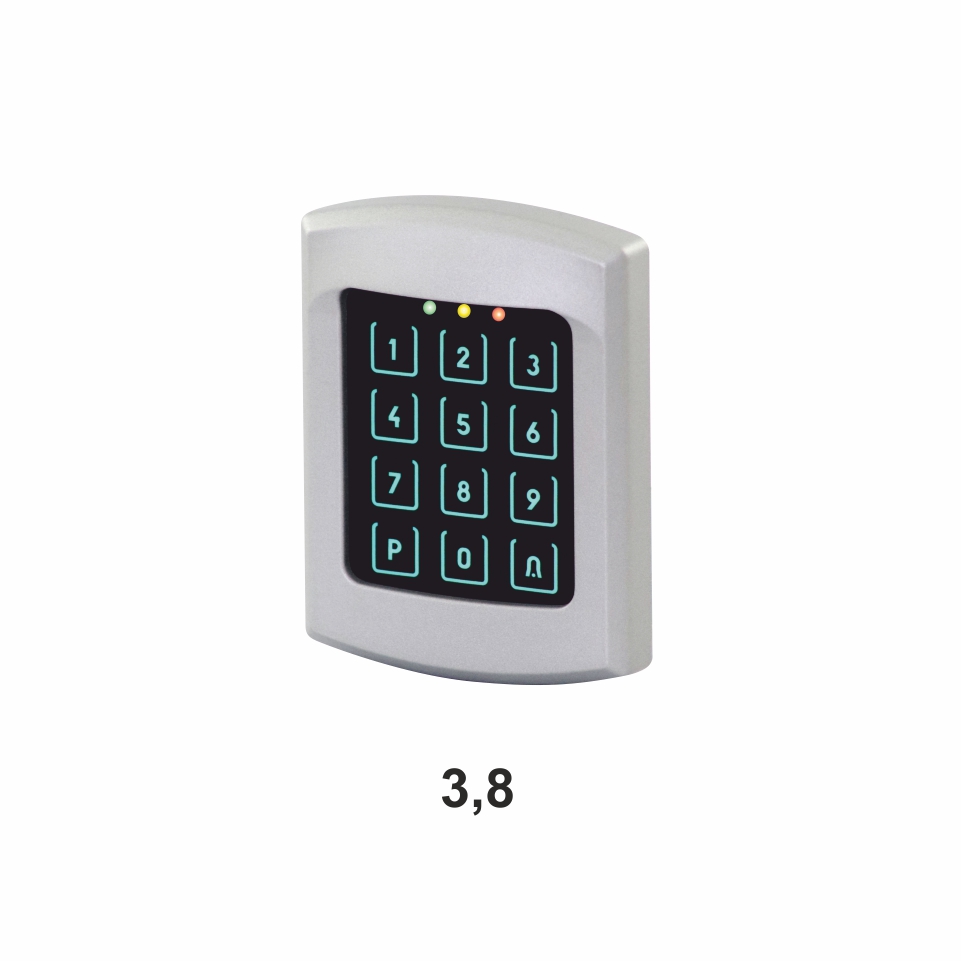

| 3 | 330878 | CTQX – LED – F Codetastatur quadratisch, LED – Beleuchtung, Folienoberfläche |

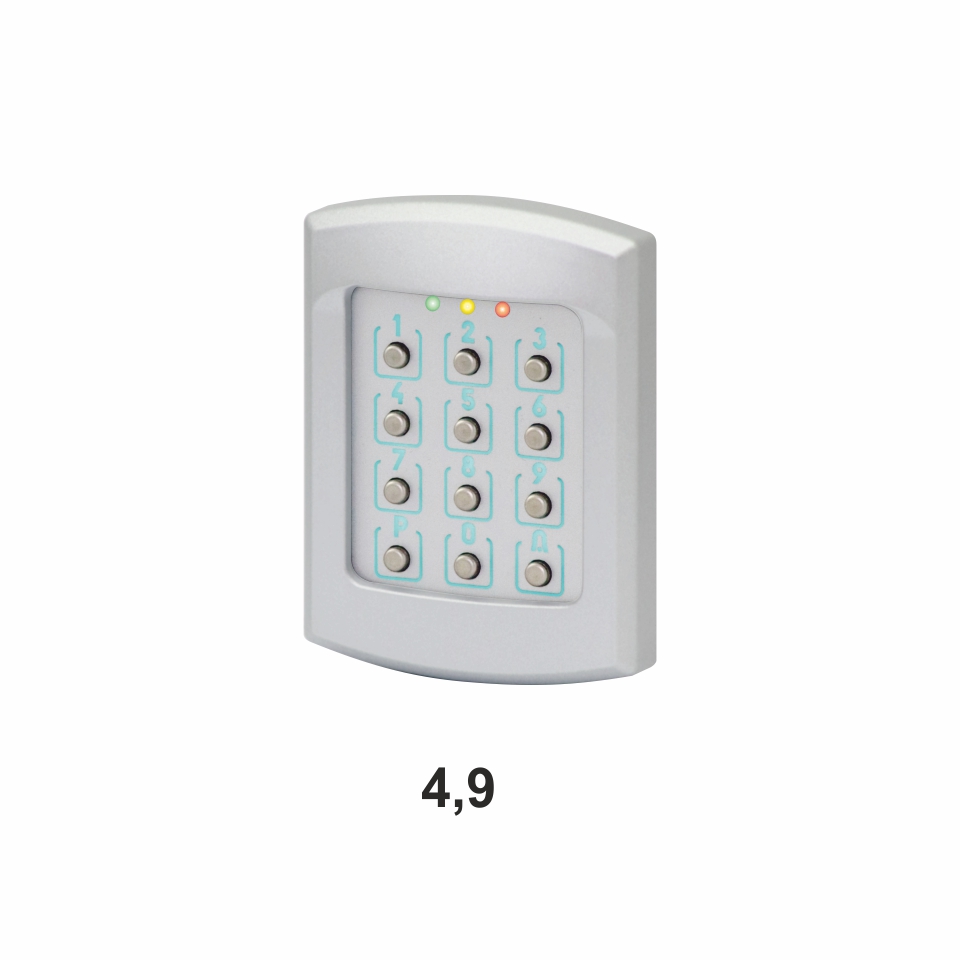

| 4 | 330879 | CTQX – LED – V Codetaster quadratisch, LED – Beleuchtung, Antivandal |

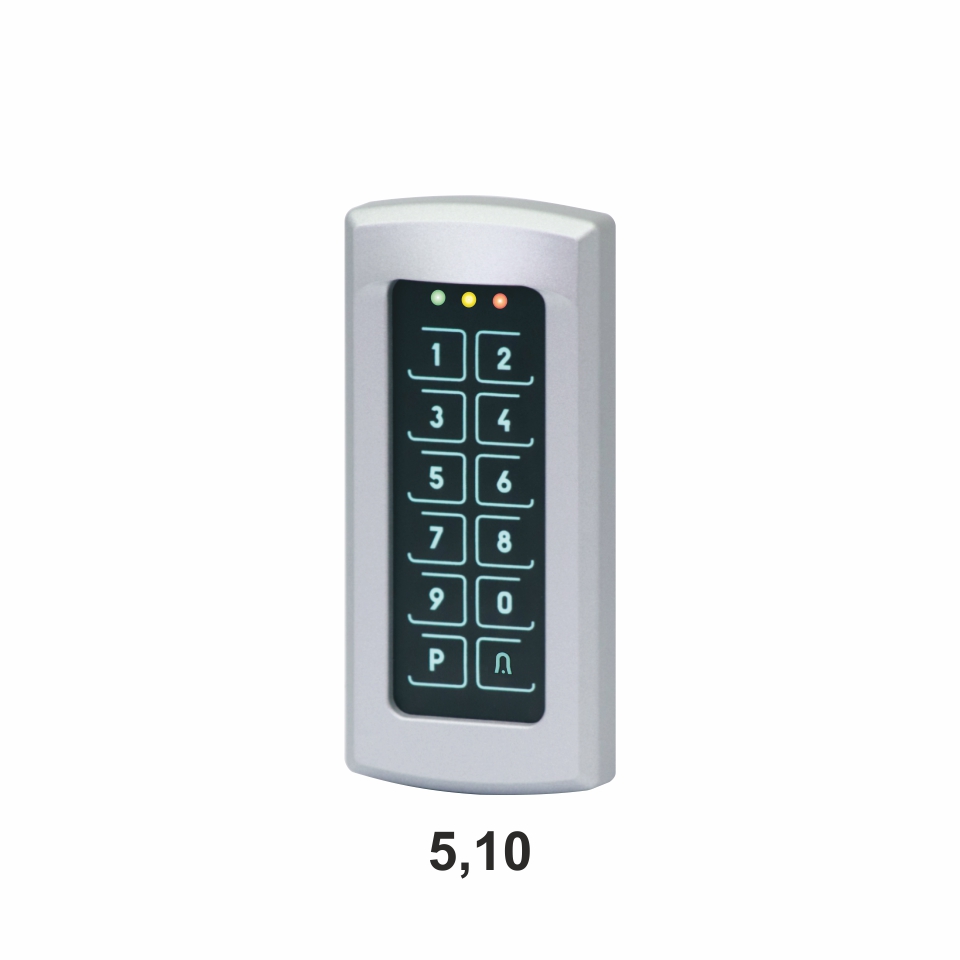

| 5 | 330880 | CTLX – LED – F Codeschloss lang, LED – Beleuchtung, Folienoberfläche |
| – | 330881 | CTLX – LED – V Codeschloss lang, LED – Beleuchtung, Antivandal |

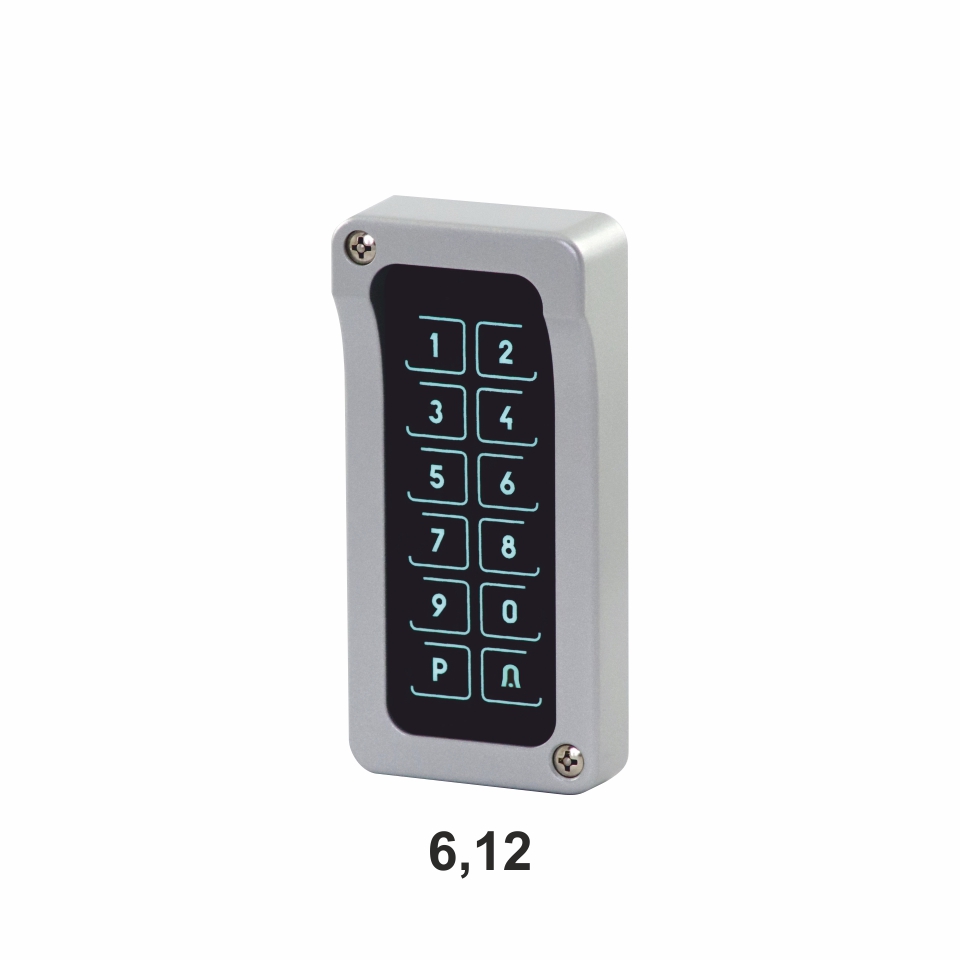

| 6 | 330882 | CTLMX – LED – F Codetaster lang, Metallrahmen, LED – Beleuchtung, Folienoberfläche |

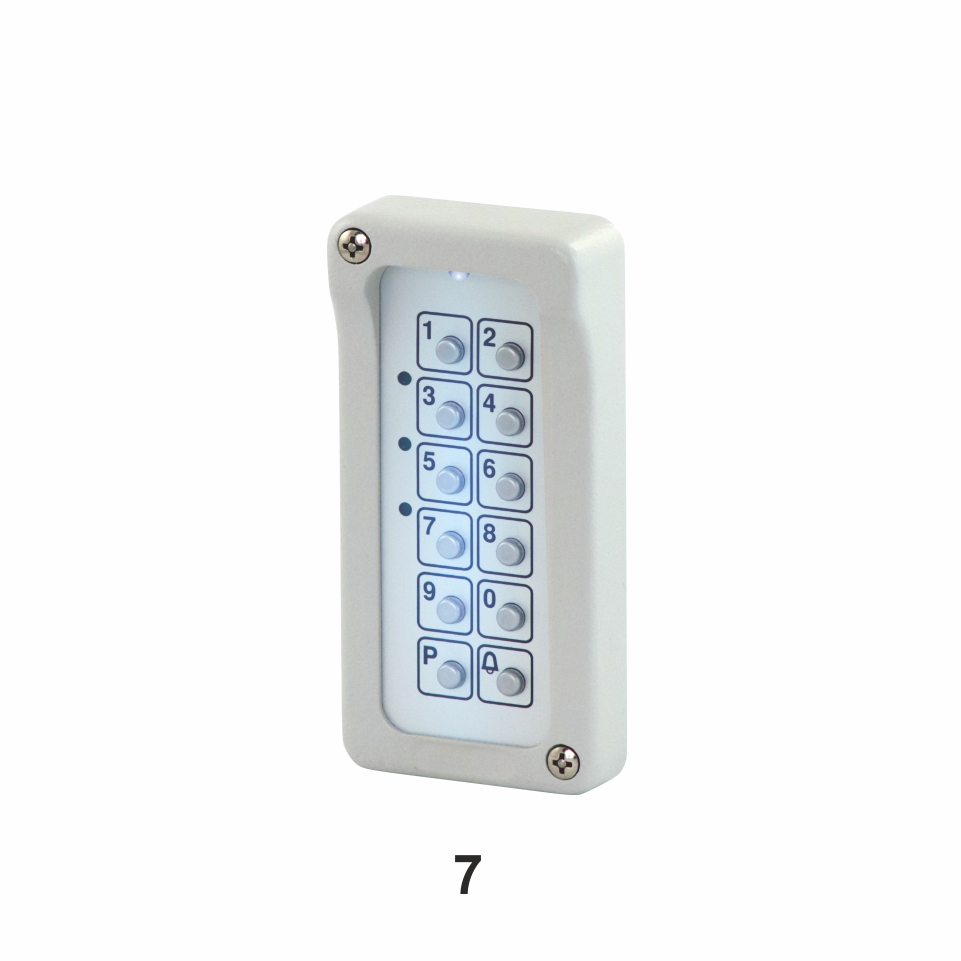

| 7 | 330883 | CTLMX – LED – V Codetastatur lang, Metallrahmen, LED – Beleuchtung, Antivandal |
| 8 | 330884 | CTQX – EL -F Codetastatur quadratisch, EL – Hintergrundbeleuchtung, Folienoberfläche |
| 9 | 330885 | CTQX – EL – V Codetaster quadratisch, EL – Hintergrundbeleuchtung, Antivandal |
| 10 | 330886 | CTLX – EL – F Codetastatur lang, EL – Hintergrundbeleuchtung, Folienoberfläche |

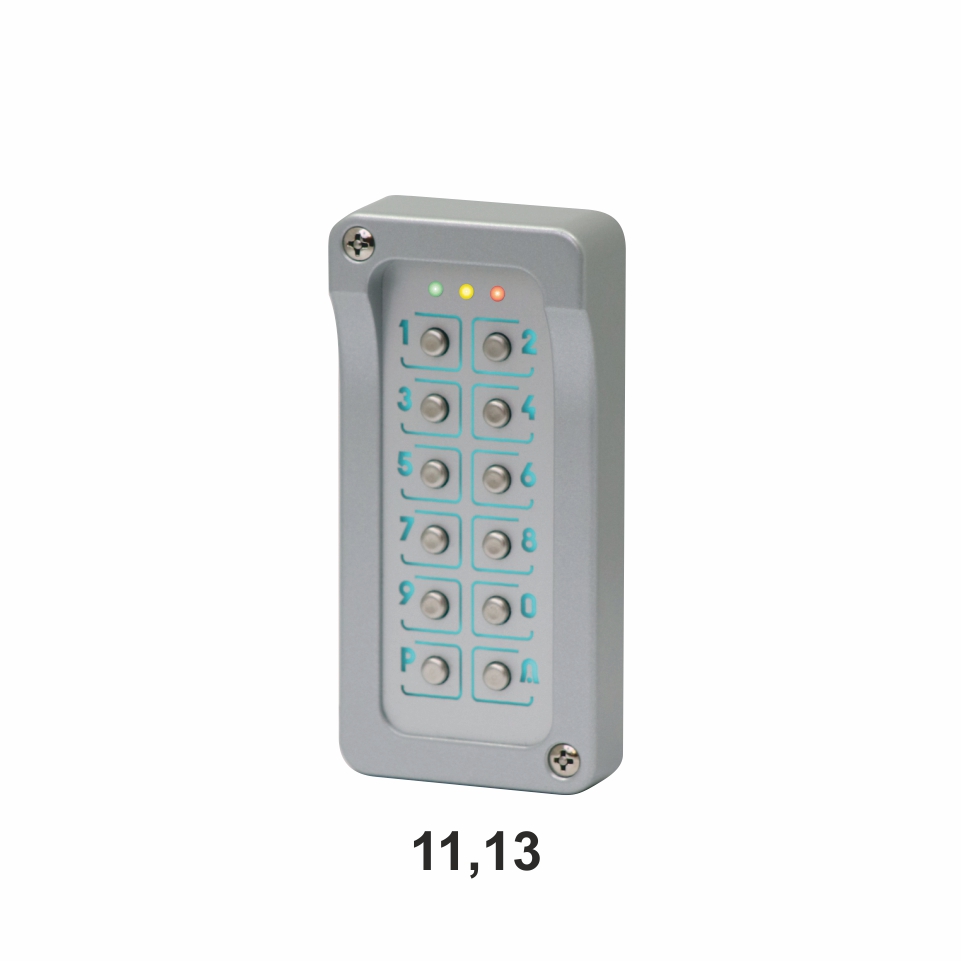

| 11 | 330887 | CTLX – EL – V Codetaster lang, EL – Hintergrundbeleuchtung, Antivandal |
| 12 | 330888 | CTLMX – EL – F Codetastatur lang, Metallrahmen, EL – Hintergrundbeleuchtung, Folienoberfläche |
| 13 | 330889 | CTLMX – EL – V Codeschloss lang, Metallrahmen, EL – Hintergrundbeleuchtung, Antivandal |
| – | 000000 | 2 RELAIS * Mehrpreis für 2 Relais – Ausführung |
